湿法除尘工艺

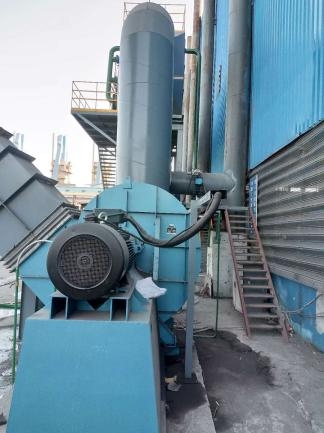

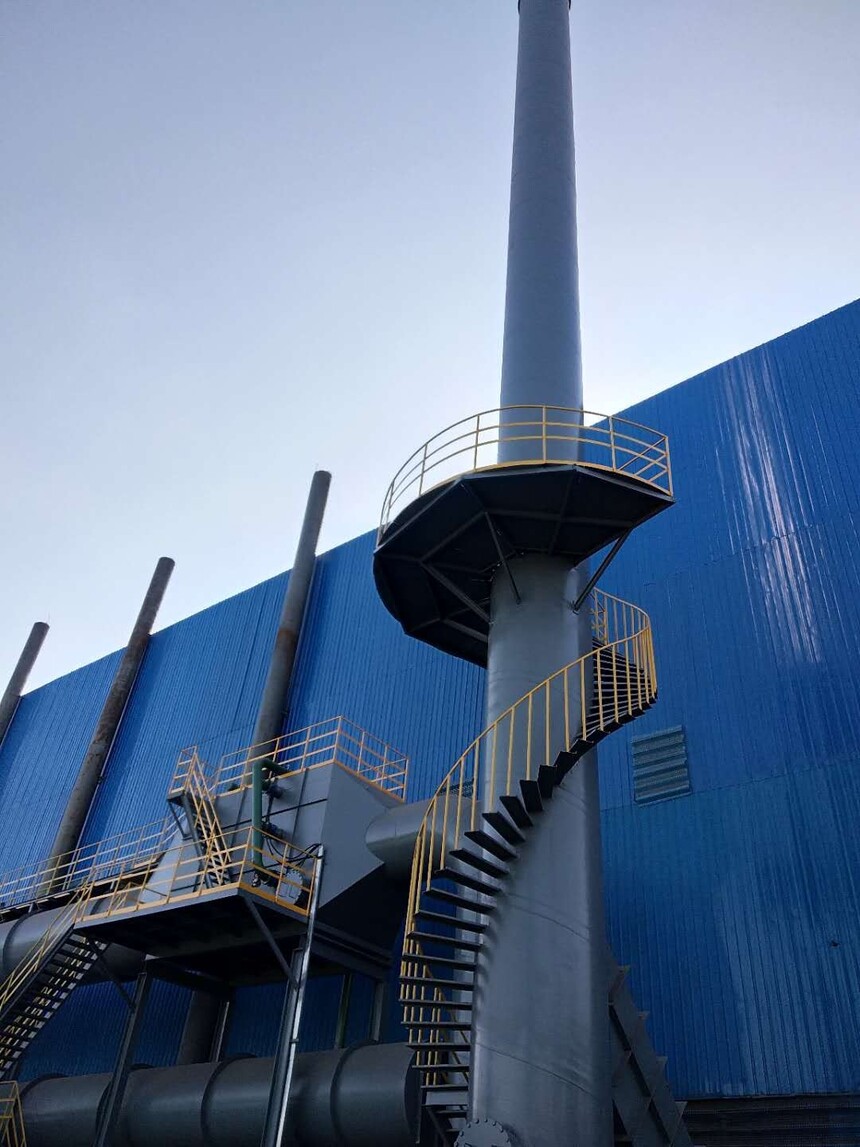

轧机系统产生的烟尘通过捕集罩收集含尘气体汇入总管，进行喷淋洗涤除尘（一级除尘）；再进入除尘器，通过烟道入口的散流装置，烟气中汽相尘和少部分气相尘与液面碰撞接触进行液膜除尘（二级除尘）；随着气流往上进入脱水曲板，脱除夹带的大量含尘液沫后进入丝网进行深度除尘（三级除尘）。达标后的净烟气通过引风机（变频）排入烟囱排放，保证指标长期运行稳定在10mg/Nm3以内。

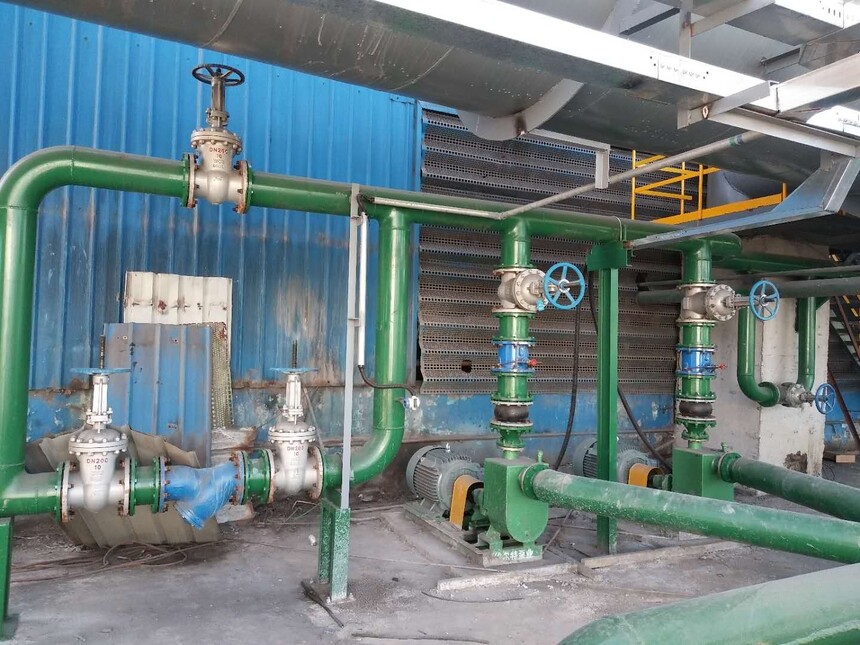

喷淋洗涤除尘（一级除尘）：含尘烟气在此段通过喷头喷淋洗涤，大部分的漂浮粉尘被清洗到溶液中，气相中有少部分的烟尘及随着气流带走的雾化含尘液滴进入除尘器本体的二级除尘段；
液膜除尘（二级除尘段）：烟气入口设置散流装置，进烟气与除尘器下部水槽中的恒定液位高速冲击接触，通过水的表面张力，雾化的含尘液滴以及少量漂浮的烟尘吸附固定在溶液中；

曲板丝网深度净化除尘（三级除尘除雾段）：随气流夹带有含尘的液沫通过脱水曲板进行大部分脱除，上下设置程序冲洗装置防止堵塞与附着；再进入丝网除雾除尘段深度净化脱除极少量的水雾及含尘颗粒，保证出口净烟气达标排放。

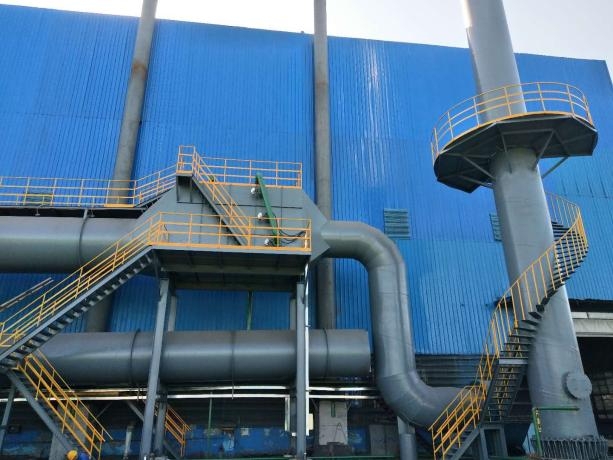

西王特钢有限公司轧钢厂车间有两条生产线，分别始建于2003年和2007年，2013年对两条线进行产能提升改造，没有对相应配套公辅设备进行完善，致使车间粉尘增多，异味重。

两条线呈中央对称分布，每条线轧机区分为粗轧段6架、中轧段6架、精轧段6架。

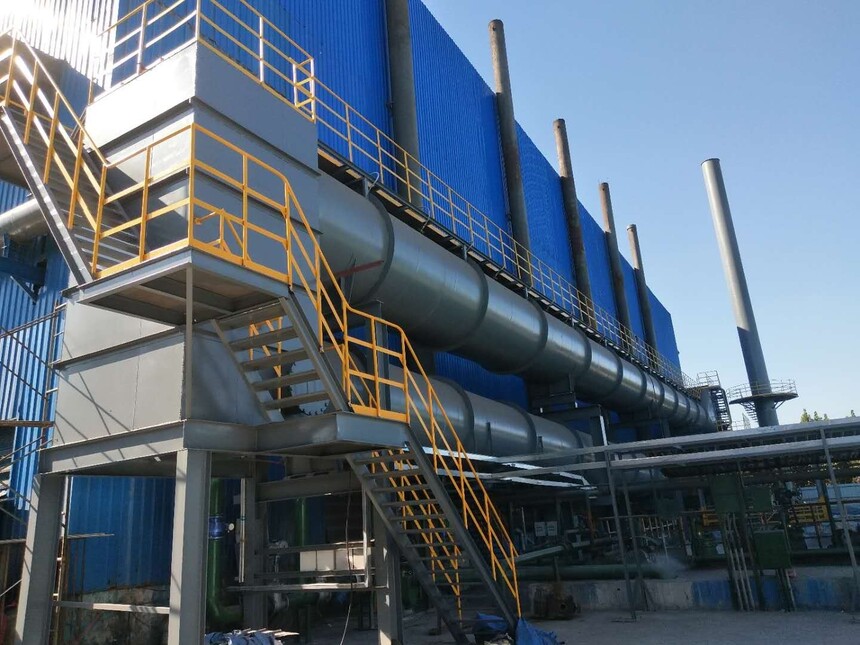

将轧机产生的烟气在未扩散之前捕集到；烟罩需要一定的容积；排烟口位置设置在烟罩中上部；粗中轧段拟采用移动式烟罩，两立轧间全覆盖（具备条件情况下两立轧间全覆盖，在影响生产、检修正常操作情况下可不要求两立轧间全覆盖）；精轧段采用移动式烟罩；各排烟罩捕集的烟气经除尘支管汇入总除尘管道；各排烟罩活动灵活，不影响生产组织。

为系统运行调节各轧机排烟量，达到风量平衡的目的，各烟罩的排气管上设手动调节阀，便于灵活调节。

为使气流分布均匀，在除尘器进风口处设置气流分布板确保烟气均匀的进入除尘器，细微颗粒和雾滴大限度进行捕集。

收集后的积尘集中处理，处理系统操作方便，不影响整个系统正常净化工作。

除尘器的控制根据轧钢生产线的实际操作运行流程由 PLC 自动完成。所有设备分为就地与控制室两部分操作。

1、喷淋洗涤除尘+散流液膜除尘+曲板丝网深度除尘组合式除尘，除尘效果好，稳定性可靠；
2、系统阻力小，引风机压头小
3、可根据实际烟气负荷调整喷淋参数，适应性好。
